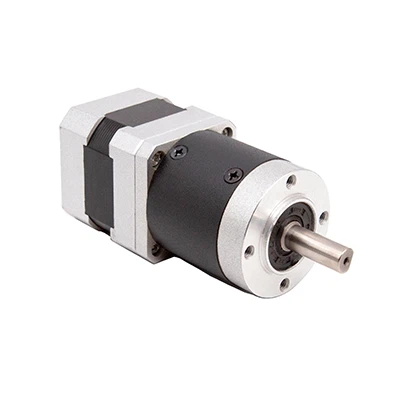

Motor DC Tanpa Sikat Beroda 36mm
Motor BLDC roda gigi 36mm memiliki ukuran rangka 42x42mm, terdiri dari gearbox planetary ekonomis 36mm dan motor dc brushless bulat 42mm. Mereka tersedia dalam 4 model standar dengan rasio roda gigi dari 3:1 hingga 225:1. Dengan menggabungkan keunggulan teknologi tanpa sikat, motor ini menjamin kinerja yang efisien dan tahan lama, sementara rasio gigi variabelnya menjadikannya serbaguna dan cocok untuk beragam aplikasi.
- Pengiriman Cepat
- Kualitas asuransi
Kustomisasi Tersedia
perkenalan produk
Dimensi Mekanik
Spesifikasi umum
| Tipe Berliku | bintang |
| Sudut Efek Hall | 120 derajat (Sudut Listrik) |
| Putar Aksial Poros | 0.025 mm |
| Suhu Sekitar | 0 derajat -+50 derajat (Tanpa Kondensasi)) |
| Kelembaban Sekitar | ＜85% (Tanpa Kondensasi) |
| Maks. Kekuatan Radial | 30N |
| Maks. Kekuatan Aksial | 15N |
| Kelas Isolasi | kelas B |
| Kekuatan Dielektrik | one minute@500VAC.5mA |
| Resistensi Isolasi | 100MΩ Min.@500VDC |
Sambungan Listrik
| Timbal TIDAK. | Warna Timbal | Pengukur Timbal | Koneksi |
| 1 | Merah | UL1007/26AWG | VCC |
| 2 | Hitam | GND | |
| 3 | Kuning | aula A | |
| 4 | Putih | aula B | |
| 5 | Biru | aula c | |
| 6 | Oranye | UL1007/22AWG | Fase U |
| 7 | Hijau | Fase V | |
| 8 | Cokelat | Fase W |
Parameter Gearbox
| Panggung | 1 tahap | 2 tahap | 3 tahap | ||||||||||
| Perbandingan | 3 | 4 | 5 | 9 | 20 | 25 | 36 | 45 | 100 | 125 | 180 | 225 | |
| Panjang L1 | Mm | 37 | 42 | 50.5 | |||||||||
| Panjang L2 | Mm | 35 | 40 | 48.5 | |||||||||
| Nilai Beban | Nm | 1 | 2 | 3 | |||||||||
| Beban Maks | Nm | 2 | 4 | 6 | |||||||||
| Efisiensi η | % | 85% | 75% | 65% | |||||||||
| Reaksi | derajat | Kurang dari atau sama dengan 0,8 derajat | Kurang dari atau sama dengan 1,6 derajat | Kurang dari atau sama dengan 2,4 derajat | |||||||||
| Berat | Kg | 0.4 | 0.6 | 0.8 | |||||||||
| Suhu lingkungan berjalan | derajat | -20 derajat ~90 derajat （Penyesuaian suhu rendah) | |||||||||||
| Kecepatan Input Nominal n1N | .rpm | 3000 | |||||||||||
| Maks. Kecepatan masukan n1B | .rpm | 5000 | |||||||||||
| Tingkat perlindungan Gearbox | AKU P | 54 | |||||||||||
| Pelumasan | Pelumasan Gemuk Hidup | ||||||||||||
| Kebisingan | Db | 50dB/1m | |||||||||||
| Kehidupan Pelayanan | jam | ~20000 | |||||||||||
Spesifikasi teknis
| Model nomor. | Kembali EMF Konstan | Nilai Tegangan | Kecepatan | Torsi Terukur | Kekuatan | Nilai Saat Ini | Kecepatan Tanpa Beban | Arus Tanpa Beban | Resistensi/garis-garis | Induktansi/garis-garis | Panjang |
| V/krpm | VDC | .rpm | N.m | W | A | .rpm | A | Ω | Mh | Mm | |
| 42BL02402-0026-XXX | 4.1 | 24 | 4000 | 0.062 | 26 | 1.77 | 6700 | 0.19 | 1.76 | 3.2 | 40 |
| 42BL02402-0053-XXX | 6.1 | 24 | 4000 | 0.125 | 52.5 | 3.4 | 6500 | 0.53 | 0.78 | 1.26 | 60 |
| 42BL02402-0078-XXX | 4.3 | 24 | 4000 | 0.185 | 77.5 | 4.8 | 6000 | 0.32 | 0.76 | 1 | 80 |
| 42BL02402-0105-XXX | 4.1 | 24 | 4000 | 0.251 | 105 | 6 | 5900 | 1 | 0.52 | 0.783 | 100 |
Catatan: Pelanggan hanya perlu memberikan kecepatan dan torsi motor yang akhirnya selesai dibuat, dan kami akan memilih motor dan girboks yang sesuai untuk aplikasi Anda.
Pertanyaan Umum
T: Apakah motor BLDC yang diarahkan dapat digunakan dalam aplikasi kecepatan tinggi?
J: Motor BLDC yang diarahkan bersifat serbaguna dan dapat digunakan dalam aplikasi kecepatan tinggi. Dengan menggabungkan efisiensi yang melekat pada teknologi brushless dengan pengurangan gigi, mereka menawarkan kontrol yang presisi terhadap kecepatan dan torsi. Hal ini membuatnya cocok untuk skenario yang memerlukan kecepatan rotasi cepat dan kontrol presisi, seperti sistem konveyor, mesin berkecepatan tinggi, dan aplikasi luar angkasa tertentu. Pemilihan rasio roda gigi sangat penting dalam menyesuaikan motor ini dengan kebutuhan kecepatan tinggi tertentu.
T: Apa dampak suhu terhadap kinerja motor Geared Brushless DC (BLDC)?
J: Suhu memainkan peran penting dalam kinerja motor Brushless DC (BLDC) yang diarahkan. Temperatur pengoperasian yang tinggi dapat menyebabkan motor menjadi terlalu panas, sehingga menyebabkan penurunan efisiensi dan potensi kerusakan. Sebaliknya, suhu dingin yang ekstrim dapat mengurangi efektivitas pelumasan, sehingga berdampak pada kinerja gigi. Oleh karena itu, menjaga kisaran suhu optimal sangat penting untuk memastikan pengoperasian motor yang konsisten dan andal dalam berbagai aplikasi.
T: Apakah mungkin bagi kami untuk melakukan tur ke pabrik Anda sebelum mengonfirmasi pesanan kami?
A: Tentu saja, kami akan dengan senang hati mengatur kunjungan pabrik untuk Anda. Hal ini tidak hanya memungkinkan Anda mengenal operasi kami tetapi juga membantu membangun landasan yang kuat untuk hubungan bisnis kami.
T: Bisakah Anda menjelaskan kemasan yang digunakan untuk motor Anda?
A: Motor kami dikemas dengan aman dalam busa penyerap goncangan. Setiap motor ditempatkan dalam kantong tersendiri di dalam busa untuk mencegah potensi kerusakan akibat kontak dengan motor lain dan untuk menahan kerasnya transportasi, termasuk getaran yang kuat.
T: Dapatkah Anda memberikan layanan yang disesuaikan?
J: Ya. Kami memiliki bengkel produksi permesinan sendiri yang memungkinkan kami memenuhi beragam kebutuhan produk yang disesuaikan. Kami dapat mengakomodasi kebutuhan spesifik seperti penyesuaian panjang, ketebalan, bentuk, dan ukuran poros sesuai dengan spesifikasi unik yang diberikan oleh pelanggan kami. Tujuan kami adalah memberikan solusi khusus yang selaras dengan kebutuhan spesifik Anda. Jangan ragu untuk mendiskusikan persyaratan penyesuaian Anda dengan kami, dan kami akan bekerja sama dengan Anda untuk memberikan hasil yang diinginkan.
