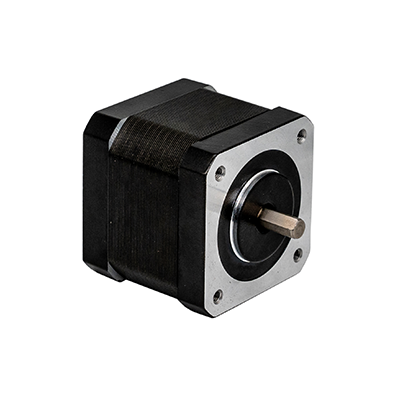

NEMA 17 Bipolar 3.6deg 0.053Nm (7.4oz.in) 0.1A 9.8V 42x42x34mm 4 Kabel Motor Stepper
Nomor Bagian Pabrikan:42H034HF-0104
Ukuran Bingkai: 42x42mm
Tipe Motor: Motor Stepper Bipolar
Sudut Langkah: 3,6 derajat
Torsi Penahan: 0.053Nm(7.4oz.in)
Nilai Saat Ini/fase: 0.1A
Tegangan: 9.8V
Resistansi/fase: 98 ohm
Induktansi: 200mH ± 20%(1KHz)
Panjang Tubuh: 34mm
- Pengiriman Cepat
- Kualitas asuransi
Kustomisasi Tersedia
perkenalan produk
Parameter Teknis
|
Barang |
Spesifikasi |
|
Akurasi Sudut Langkah |
±5% |
|
Akurasi Resistensi |
±10% |
|
Akurasi Induktansi |
±20% |
|
Kenaikan Suhu |
80K Maks. |
|
Suhu Sekitar |
-20 derajat ~+50 derajat |
|
Resistensi Isolasi |
100MΩMin.@ 500VDC |
|
Kekuatan dielektrik |
Satu menit@500VAC∙5mA Maks. |
|
Putaran Radial Poros |
0.06Maks.@450g |
|
Putar Aksial Poros |
0.08Maks.@450g |
Spesifikasi teknis
|
Model nomor. |
Kutub |
Dinilai |
Saat ini/ |
Perlawanan/ |
Induktansi/ |
Memegang |
# dari |
Rotor |
Berat |
Panjang |
|
|
V |
A |
Ω |
mH |
ons-dalam |
kgf · cm |
g∙ cm2 |
kg |
mm |
|||
|
42H034HF-0104 |
Bipolar |
9.8 |
0.1 |
98 |
200 |
7.4 |
0.53 |
|
20 |
0.2 |
34 |
Tarik Kurva Torsi
Pertanyaan Umum
T: Dapatkah motor stepper digunakan untuk gerak linier?
A: Ya, motor stepper dapat digunakan untuk aplikasi gerak linier. Meskipun motor stepper umumnya dikaitkan dengan gerakan berputar, motor stepper juga dapat digunakan untuk menggerakkan gerakan linier dengan menyambungkan motor ke aktuator linier atau mekanisme lainnya. Ada beberapa metode untuk mencapai gerak linier dengan motor stepper:
1. Sekrup Timbal: Sekrup utama dapat dihubungkan ke poros motor stepper, mengubah gerakan putar menjadi gerakan linier. Saat motor berputar, ia menggerakkan sekrup utama, yang pada gilirannya menggerakkan mur atau kereta di sepanjang sekrup, menghasilkan perpindahan linier.
2. Sistem Sabuk dan Katrol: Sistem sabuk dan katrol dapat digunakan untuk mentransfer gerak putar motor stepper ke gerak linier. Motor menggerakkan katrol yang terhubung ke sabuk, dan sabuk tersebut kemudian dipasang ke kereta atau beban, menyebabkannya bergerak sepanjang jalur linier.
3. Mekanisme Rak dan Pinion: Pengaturan rak dan pinion dapat digunakan untuk mengubah gerakan putar motor stepper menjadi gerakan linier. Gerakan rotasi motor diubah menjadi gerak linier dengan menghubungkan roda gigi pinion motor dengan rak, yang menggerakkan beban atau pengangkutan sepanjang jalur linier.
4. Aktuator Linier: Motor stepper dapat diintegrasikan ke dalam aktuator linier, yang dirancang khusus untuk gerakan linier. Aktuator linier dapat mencakup mekanisme yang digerakkan oleh sekrup, sistem yang digerakkan oleh sabuk, atau mekanisme gerak linier lainnya. Motor stepper memberikan tenaga penggerak yang diperlukan aktuator untuk mencapai gerakan linier.
